  卷盤式噴灌機是怎么工作的，其工作原理是什么呢？卷盤式噴灌機對農業來說并不陌生，節能環保，使用性高，更好起到農田灌溉。但對于工作原理流程，想必也不了解。今天，振豐原則來說說卷盤式噴灌機的工作原理。

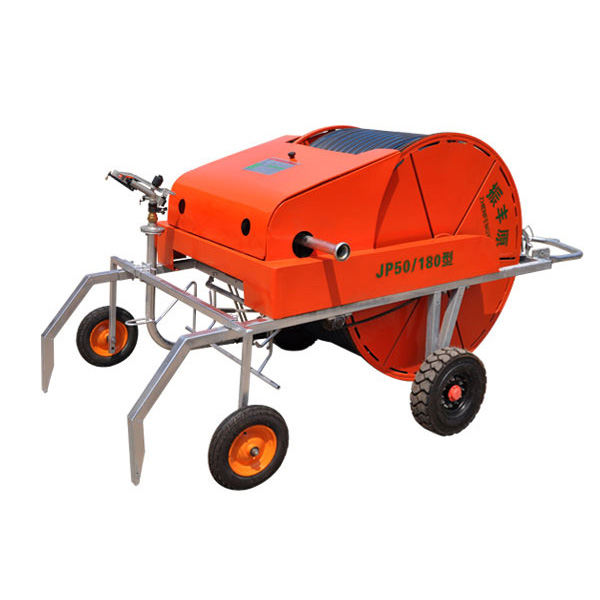

  卷盤式噴灌機基本由底盤，pe管，卷盤，噴水行車，水渦輪驅動裝置，傳動機構，排管機構等部件組成，而噴水方面則使用單噴頭車和懸臂式噴頭車兩種方式。

  卷盤式噴灌機如何工作的呢？

  1、底盤

  底盤連接兩個車輪承載卷盤式噴灌機整機重量，在牽引動力作用下，帶動整機移動；采用汽車專用轉盤，在不移動機具的情況下，拔開轉盤定位銷，轉動卷盤，在270度范圍內可自由選擇噴灑方向。在確定噴灑方向后，將定位銷插入定位孔，固定轉盤。

  2、卷管

  卷管起到輸水和牽引噴頭車回收作用。由特殊PE材料制成，具有柔韌性好、耐磨、抗拉、抗沖擊強度高和使用壽命長特點，在充水和空管狀態下，始終保持圓形或橢圓形狀態。

  3、卷盤

  卷盤起到存放卷管和纏繞卷管作用。水渦輪動力通過變速箱和鏈條傳動到卷盤，通過卷盤卷繞回收卷管。

  4、噴水行車

  作為噴槍和安裝多個折射式噴頭的懸臂承載部件，噴頭車連接軟管和噴灑部件，在噴灑過程中，噴水行車帶著灌水部件，均勻回卷，實現灌溉均勻性。

  5、水渦輪驅動裝置

  水渦輪是整臺機器的心臟部件，裝配在卷盤的助流位置，是機組正常工作的動力驅動系統，同時能夠進行流量調節，保證PE管回收速度均勻。軸流式水渦輪主要由彎頭、渦殼、渦輪等部件組成。該彎頭及渦殼采用壓力鑄鋁制造，保證了流道的光滑和外形美觀，其性能優良，適用范圍廣，驅動軸是由不銹鋼制造，驅動軸軸承以機械式油封封住，不需要保養不需要潤滑，流量可達13-68m3/h，轉速可達200-800r/min，滿足JP65、75、90、100型卷盤式噴灌機配套要求。（水渦輪具有自動調速功能，保證噴頭車行走速度偏差小于20%。）水渦輪通過變速箱、驅動鏈輪和鏈條把動力傳遞到卷盤。

  6、傳動機構

  傳動裝置由連接水渦輪和卷盤的變速箱、齒輪和鏈條等組成，能夠?qū)⑺疁u輪產生的動力準確、穩定地傳送到卷盤，實現噴頭小車勻速回卷。

  7、排管機構

  排管機構是保證PE管排布緊密、均勻排布的關鍵部件，確保PE管在拉出和回收時能夠有序排列，同時排管機構中的速度補償機構能保證在整個灌溉過程中，噴水行車回收速度均勻。噴水行車回收至主機前時，自動停車裝置會將動力自動切斷，從而在無人值守的情況下結束回卷過程。

  通過振豐原對卷盆式噴灌機工作原理的介紹后，你知道其是如何運轉了吧。如果想了解更多卷盤式噴灌機知識，比如卷盤式噴灌機安裝規范，請繼續關注我們哦。
